| Brand Name: | Customized |
| MOQ: | 1 パネル |
| 価格: | 交渉可能 |
| Payment Terms: | T/T |

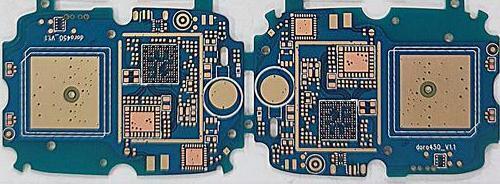

HDI PCBは、最新の電子アプリケーションの厳しい要求を満たすように設計された高性能プリント基板です。高度な構造と優れた材料により、この高密度相互接続プリント基板は、卓越した信頼性、精度、耐久性を提供し、プロトタイプ開発と量産の両方に理想的な選択肢となります。
このHDI PCBの際立った特徴の1つは、ベース材料の多様性です。FR4、ROGERS、アルミニウム、High TG基板で利用できるため、設計者は特定のアプリケーション要件に最適な材料を選択できます。アルミニウムによる優れた熱管理、ROGERSによる高周波性能、またはHigh TG材料による強化された熱ガラス転移温度（TG）が必要な場合でも、この製品はさまざまな環境で優れた結果をもたらします。
PCBサイズはカスタマイズされており、機能を損なうことなく省スペースが重要なアプリケーションに最適です。小型ながら、HDI PCBは優れた電気的性能と機械的強度を維持し、回路設計が効率的かつ堅牢であることを保証します。
当社のHDI PCBは、PCBプロトタイプと量産サービスの両方をサポートしており、エンジニアとメーカーに柔軟性を提供します。製品開発の初期段階であっても、大規模製造の準備ができていても、この高性能プリント基板は、一貫した品質と精度でニーズに対応できます。製造プロセスは、すべての基板が最高の業界標準を満たすことを保証するために、厳格な品質管理に準拠しています。
高密度相互接続プリント基板には、設計と製造における精度が不可欠であり、この製品はその点で優れています。最小のソルダーマスクブリッジはわずか0.08mmで、非常に細かい回路パターンが可能になり、組み立て中のソルダーブリッジのリスクが軽減されます。この機能は、高密度レイアウトを実現し、スペースが限られている複雑な多層設計をサポートするために不可欠です。
インピーダンス制御は、このHDI PCBのもう1つの重要な属性であり、高速電子回路における信号の完全性を確保し、信号損失を最小限に抑えます。±10％の厳しいインピーダンス許容度により、基板全体で一貫した電気的特性が保証されます。この精度は、RF通信、高速データ転送、インピーダンスのミスマッチが性能を低下させる可能性のある高感度アナログ回路などのアプリケーションに不可欠です。
要約すると、この高性能プリント基板は、高度な材料オプション、コンパクトなサイズ、および正確な製造技術を組み合わせて、プロトタイプと量産のシナリオの両方で優れた製品を提供します。その高密度相互接続設計は、細かい機能と信頼性の高いインピーダンス制御を備えた洗練された回路レイアウトをサポートし、さまざまな業界の最先端の電子デバイスに適しています。
このHDI PCBを選択することは、品質、信頼性、および性能への投資を意味します。複雑な通信システム、自動車エレクトロニクス、医療機器、または消費者製品を開発している場合でも、この高密度相互接続プリント基板は成功の基盤を提供します。材料選択の多様性と製造パラメータの厳格な制御により、最終製品が期待に応えるか、それを超えることが保証されます。
革新性と実用性を兼ね備えた高性能プリント基板のメリットを体験してください。正確なソルダーマスクブリッジ、優れたインピーダンス制御、および複数のベース材料での利用可能性により、このHDI PCBは、次世代の電子設計をサポートするように設計されています。材料科学と製造専門知識の最高を組み合わせ、あらゆるアプリケーションで優れた性能を発揮する製品を信頼してください。
