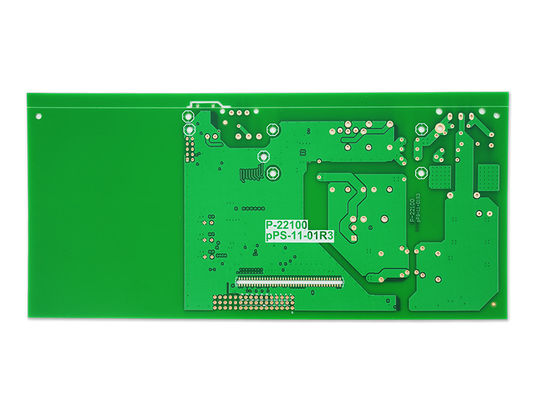

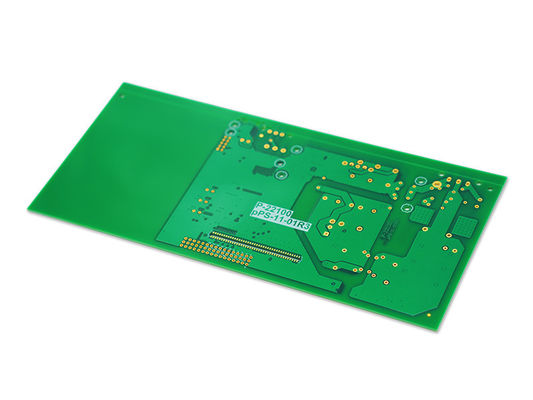

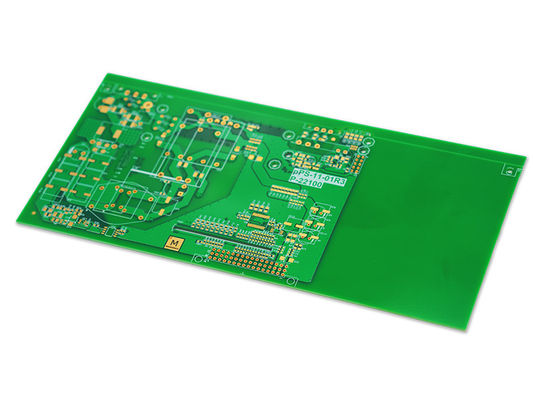

堅い高密度結合板4L/HDI多層PCB
  • 堅い高密度結合板4L/HDI多層PCB
  • 堅い高密度結合板4L/HDI多層PCB
  • 堅い高密度結合板4L/HDI多層PCB
  • 堅い高密度結合板4L/HDI多層PCB

堅い高密度結合板4L/HDI多層PCB

起源の場所 中国
ブランド名 Customized
証明 UL,ISO9001
プロダクト細部
層の計算::
4L / 多層
銅の厚さ::
2/3/3/2のOZ
板厚さ::
1.6mm+/-10%
最低の穴のサイズ::
0.30mm
アスペクト レシオ::
5.33:1
名前:
高密度結合PCB板
ハイライト:

堅い高密度結合板

,

高密度結合板

,

HDI多層PCB

支払及び船積みの言葉
最小注文数量
交渉可能
価格
Negotiable
パッケージの詳細
真空パック
受渡し時間
交渉可能
支払条件
T/T
製品の説明

4L_Rigid_0.30mm_KB6160A+ENIG 1.6MM+/-10%の5.33:1 2/3/3/2のOZ



HDI PCBsはいろいろな適用で使用され、携帯電話および他の家電から産業および宇宙航空装置まで及ぶ。HDI PCBsの増加された回路密度はそれらに彼らの電子工学プロダクトの全面的なサイズを減らすために見ているデザイナーのための魅力的な選択をする。さらに、増加された回路密度はまた改善された信号の保全性およびより速い伝達速度を可能にする。



層の計算: 4
銅の厚さ: 2/3/3/2のOZ
板厚さ: 1.6MM+/-10%
最低の穴のサイズ: 0.30mm
アスペクト レシオ: 5.33:1
板端のめっき: いいえ
材料: KB6160A
表面処理: ENIG
プロフィール: 233.3*109.09MM
