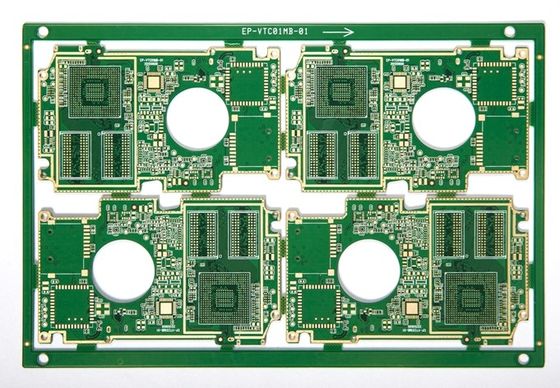

10の層/多層HDIはプリント基板ENIG FR4 EM825を
  • 10の層/多層HDIはプリント基板ENIG FR4 EM825を

10の層/多層HDIはプリント基板ENIG FR4 EM825を

起源の場所 中国
ブランド名 Customized
証明 UL,ISO9001
プロダクト細部
材料:
FR4 EM825
層の計算:
多層
表面の仕上げ:
ENIG
板厚さ:
1.0mm
Min. Hole Size:
0.1mm
適用:
自動車
ハイライト:

多層HDIのプリント基板

,

HDIはプリント基板ENIGを

,

多層印刷配線基板

支払及び船積みの言葉
最小注文数量
交渉可能
価格
交渉可能
パッケージの詳細
真空パック
受渡し時間
交渉可能
支払条件
T/T
製品の説明

10の層/自動車HDI PCB/FR4 EM825/ENIG/158*120.89mm/vehicleの走行のデータ記録装置



HDI PCBsはタイプの優秀な回路密度を提供するように設計されているプリント基板である。利用によって高密度は(HDI)相互に連結する層の間で、それらは他では従来のサーキット ボードの構造と達成しがにくくまたは不可能の統合の非常にハイ レベルを達成できる。これは大きい数の部品をそれを複雑な電子設計にとって理想的にさせている板に置かれることを可能にする。


HDI PCBsは非常に高度および洗練された電子工学プロダクトを作成するために見るそれらのための大きい選択である。増加された回路密度および高められた信号の保全性と、それらは他のタイプのプリント基板を使うと希少である場合もある性能および柔軟性の独特な組合せを提供する。これは家電から自動車および宇宙航空にそれらに広い応用範囲のための理想を、する。



HDI PCBsのベストを捜したら、金三角形のグループよりそれ以上に見てはいけない。私達に経験、知識および質があなたの必要性に最もよいプロダクトを提供するある。私達の専門知識およびカスタマー サービスを使うと、あなたのプロダクトが高水準に製造されることを確かめる場合もある。
