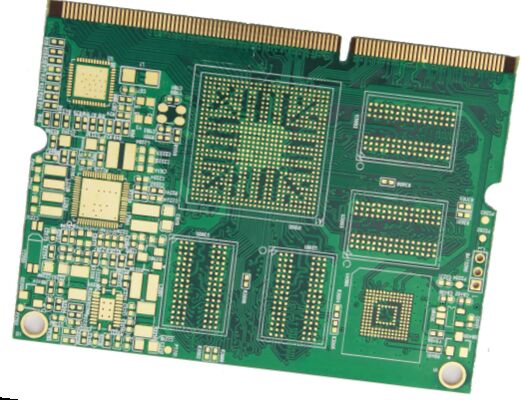

高密度インターコネクト PCBプロトタイプと大量生産サービスタイプ付き印刷回路板

Brand Name:	Customized
MOQ:	1 パネル
価格:	交渉可能
Payment Terms:	T/T

Detail Information

製品の説明

Detail Information

Place of Origin:

China

証明:

ISO9001, ISO13485,IS014001

基板の種類:

6レイヤー

基材:

FR4/ロジャース/高Tg

はんだマスク:

グリーンはんだマスク

最低溶接マスク橋:

0.1mm

表面仕上げ:

EING

サービスタイプ:

PCBプロトタイプ/大量生産

サイズ:

カスタマイズされた

Cuの厚さ:

1オンス

基板の最大サイズ:

24×32×

パッケージの詳細:

真空パッケージ

ハイライト:

HDI PCB プロトタイプサービス

高密度PCBの生産

印刷回路板の大量生産

製品の説明

製品の説明:

HDI PCBは、最新の電子アプリケーションの厳しい要件を満たすように設計された高密度相互接続プリント基板です。高度な製造技術と優れた材料選択により、この製品は、複雑な回路設計において卓越した性能、信頼性、精度を保証します。HDI PCBは、0.075mmの最小ラインスペースを備えており、非常に細かい回路パターンを可能にし、コンパクトなスペースでの小型化と高い機能性をサポートします。この機能により、省スペースと高回路密度が重要な最先端の電子機器に最適なソリューションとなります。

HDI PCB設計DFM要件

通常、HDI PCBのクリアランスに関するDFM要件は非常に厳格ですが、PCB設計ソフトウェアで設計ルールを利用することで実現できます。レイアウトとルーティングの前に収集すべき重要なDFM要件には、以下が含まれます:

回路幅と間隔の制限
アニュラーリングとアスペクト比の制限、特に高い信頼性の設計と要件の場合
必要なスタックアップでインピーダンス制御を確保するために使用される基板の材料選択
利用可能な場合は、目的のスタックアップまたはレイヤーペアのインピーダンスプロファイル
ブラインドビアは、基板全体を貫通することなく、外層を少なくとも1つの内層に接続します。
埋め込みビアは、基板の外層への接続なしに、1つ以上の内層を相互に接続します。
Any layer HDIは、PCB内の複数の層を接続するために、スタックされた銅充填マイクロビアの使用を指します。

高密度インターコネクト PCBプロトタイプと大量生産サービスタイプ付き印刷回路板 0
