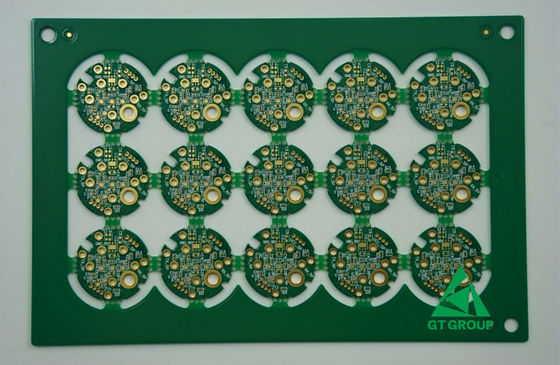

| Place of Origin | China |
| ブランド名 | Customized |
| 証明 | ISO9001, TS16949, UL |
| 層 | 4層 |
| 鉄筋 | FR4 Tg150 0.8mm |
| 表面仕上げ | EING |
| テクノロジー | 盲孔とレーザードリリング |
| プラグ | 樹脂で詰め込み,覆い |
| 穴の最小サイズ | 0.15mm |
| 最小ライン/空間幅 | 0.15/0.12mm |
HDI PCBボードは,2~14層の層数で利用可能.これは,幅広いプロジェクトのニーズに応えるように調整できる汎用的で柔軟なオプションです.飛行探査機テストも用意されています顧客に送られる前にボードが正しく機能していることを確認します.これは潜在的な問題を排除し,ボードが最高品質であることを保証します.
HDIPCBボードは最小6/5ミリと盲孔の痕跡幅とスペースを有し,高速アプリケーションで使用するのに理想的です.信号の損失や干渉なしに高速なデータ転送速度に対応できます板は緑,青,白,黒,赤,黄色を含む様々な溶接マスクの色でも利用できます.顧客 は,自分 の 必要 と 好み に 最適 な 色 を 選ぶ こと が でき ます.
信頼性と高品質のPCBプリント回路ボードを探している人にとって優れた選択です. その汎用性,耐久性,性能が優れているため,幅広い用途で魅力的な選択肢となっています.消費電子機器,医療機器,または自動車システムで働いていますか, HDI PCB ボードは,あなたのニーズを満たし,あなたの期待を超えることを確信しています.
