| Brand Name: | Customized |
| MOQ: | 1 パネル |
| 価格: | 交渉可能 |
| Payment Terms: | T/T |
銅PCBは、最新の電子アプリケーションの厳しい要件を満たすように設計された高品質のPCBプリント回路基板です。最小穴銅厚さ25マイクロメートル（25um）により、このプリント回路基板は優れた電気伝導性と耐久性を保証し、家電製品、自動車、電気通信、産業機器など、さまざまな業界に最適です。
この銅PCBプリント回路基板の際立った特徴の1つは、その表面仕上げオプションです。OSP、イマージョンゴールド、鉛フリー熱風レベリング（LF HAL）があります。
この銅プリント回路基板に使用されるベース材料は、主にFR4と銅ベースの組み合わせです。FR4は、優れた機械的強度、電気絶縁特性、および耐熱性で知られる、広く認識され信頼されているガラスエポキシラミネート材料です。銅ベースの統合は、PCBの熱的および電気的性能をさらに向上させます。この組み合わせにより、PCBプリント回路基板は、時間の経過とともに安定した性能を維持しながら、厳しい動作条件に耐えることができます。
熱管理は、あらゆるプリント回路基板の設計と機能において、特に高出力および高周波アプリケーションにおいて重要な要素です。この銅PCBは、1.0〜2.0 W/mKという印象的な熱伝導率範囲を誇っています。このような熱伝導率レベルは、PCBの動作中に発生する熱を効率的に放散するのに役立ち、コンポーネントの過熱や故障のリスクを軽減します。この熱性能により、電力電子機器、LED照明、自動車電子機器など、効果的な熱管理を必要とするアプリケーションに適しています。
要約すると、この銅PCBプリント回路基板は、優れた電気的性能、堅牢な機械的強度、および優れた熱管理を提供するように設計されています。最小穴銅厚さ25umは、信頼性の高い電気接続を保証し、イマージョンゴールドとLF HALの表面仕上げの選択は、耐久性と環境安全性の両方を提供します。FR4/銅ベース材料の組み合わせは、さまざまな電子アプリケーションの強固な基盤を提供し、熱放散を効果的に管理する熱伝導率範囲によってサポートされています。1〜6層の柔軟な層数により、このPCBプリント回路基板は、単純な回路から複雑な多層構成まで、幅広い電子設計に適しています。
信頼できるプリント回路基板ソリューションを探しているエンジニア、設計者、メーカーにとって、この銅PCBは、品質、性能、汎用性の完璧なバランスを表しています。その属性は、世界の電子市場で好ましい選択肢となり、電子製品がライフサイクル全体を通じて最適な機能性と信頼性を実現することを保証します。
| 層数 | 1層 |
| 最小ドリルサイズ | 0.2mm |
| 電気伝導率 | 高 |
| インピーダンス制御 | はい |
| アプリケーション | 家電製品、照明 |
| 穴銅厚さ | 25um |
| 材料 | 銅ベース |

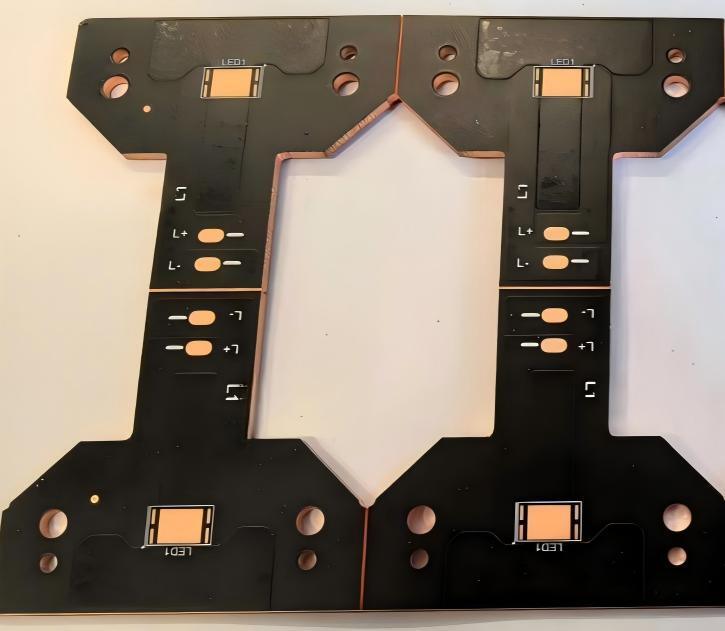

| ソルダーマスク | 黒 |
当社の銅PCB製品は、最適な性能と信頼性を確保するために、専任の技術サポートチームによってサポートされています。設計コンサルティング、材料選択ガイダンス、トラブルシューティング支援など、包括的なサービスを提供し、銅ベースのプリント回路基板で最良の結果を達成できるよう支援します。
技術サポートに加えて、特定のプロジェクト要件を満たすために、プロトタイプ開発、テスト、品質保証などのさまざまなサービスを提供しています。当社の専門家は、熱管理ソリューション、インピーダンス制御、および銅PCBの設計と製造のその他の重要な側面について支援を提供します。
標準またはカスタムの銅PCBソリューションについてサポートが必要な場合でも、当社のサポートチームは、製品開発プロセスを強化し、お客様の完全な満足を確実にするために、タイムリーで効果的な支援を提供することに尽力しています。
