| MOQ: | 1 パネル |
| 価格: | 交渉可能 |
| Payment Terms: | T/T |

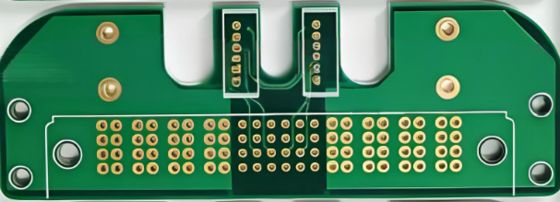

高信頼性の電源PCBは,厚い銅層 (2オンス以上),プラテッドスルーホール (PTH) 銅 (1ミリ) と,全体的な高い品質/信頼性,高温管理を保証する中高温Tgまたは高高温Tg材料など.
パワー層は固有の熱分散器として厚い銅を使用し,外部の散熱器に接続します.内側と外側の層の銅重量はバランスでなければなりません.2/1/1/2OZ) は,機械的安定性を維持する優れた熱消耗により,電源部品 (MOSFET,インダクタ) の動作温度が低下し,寿命が延長され,回路の安定性が向上します.製造と運用中にボードの曲げ防止することができます内部熱圧が高い板では非常に重要です.
1ミリ穴銅塗装 これは,高信頼性アプリケーション (例えば,軍事,航空宇宙,医療) で使用されるIPCクラス3のボードの最低要件です.標準ボードはクラス2 (最小) です..0.8 または20um) 銅樽とPCBラミナットの差異的な膨張によって引き起こされる樽の裂け目とフィルム分離を防ぐことができます (Z-軸の膨張) の熱圧下では,電源回路における一般的な故障点です.
高品質のPower PCBは,銅の重量と塗装を超えて,厳格な材料と安全基準を満たさなければなりません.中等TGおよび高TG材料は,高い作業温度で構造的整合性および介電性強度を維持する低Z軸CTE (熱膨張係数) で,加熱中に1.0ミリ銅樽に施される機械的ストレスを最小限に抑えることができます.PTH 障害のリスクを直接軽減する.
簡単に言うと,電源PCBには高品質で信頼性の高い製品が必要です.
| 製品種類 | FR4 TG150 1.6mm |
| 製品タイプ | 銅基 PCB |
| ミニ シルクスクリーン クリアメント | 0.15mm |
| 表面仕上げ | EING |
| テクノロジー | ホールプラグソールドマスク |
| ソーダーマスク | 緑色 |
| 申請 | 電力電子機器 |
