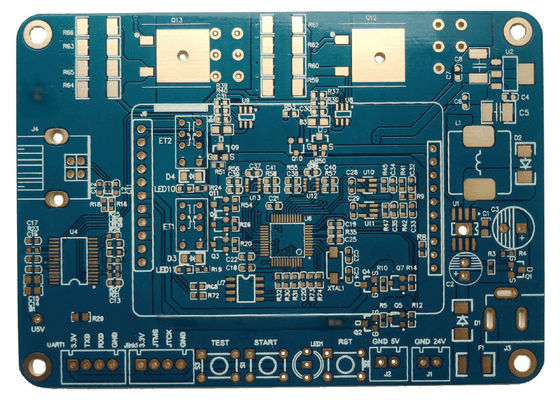

急速信号伝送 高周波PCB 高Tg板厚さ1.0-2.0mm 8層
  • 急速信号伝送 高周波PCB 高Tg板厚さ1.0-2.0mm 8層

急速信号伝送 高周波PCB 高Tg板厚さ1.0-2.0mm 8層

Place of Origin China
証明 ISO9001,ISO14001
プロダクト細部
番号の層:
8つの層
試験方法:
飛行探査機テスト,Eテスト
終わって:
浸水金 (ENIG)
板の厚さ:
1.0-2.0mm
テクノロジー:
インペンデンス制御
戦士の表情:
青,緑,顧客の仕様に応じて
PCB規格:
IPC-A-610 Dクラス2
ハイライト:

8つの層高周波PCB

,

20.0mm 高周波PCB

,

1oz高周波PCB

支払及び船積みの言葉
最小注文数量
1パネル
価格
交渉可能
パッケージの詳細
バキュームパック
受渡し時間
6-10日
支払条件
T/T
製品の説明

技術パラメータ:

8層
表面塗装 浸水金(ENIG)
PCB 材料 FR4 高Tg
PCB 規格 IPC-A-610 Dクラス2
終わって 浸水金 (ENIG)
銅 Thk 1OZ
試験方法 飛行探査機試験,Eテスト
溶接マスク 青 緑
板の厚さ 0.2mmから6.0mmまで


応用:

高周波PCBは,高速信号伝送と最小限の信号損失を必要とするアプリケーションのために設計された高度な回路板です.これらの特殊PCBは,電信などの産業で一般的に使用されています航空宇宙 医療機器 高速デジタル電子機器

中国産の高周波PCBは 優れた性能と信頼性で 知られていますこれらのPCBは優れた伝導性と耐腐蝕性を有します1.0-2.0mmの厚さは耐久性と安定性を提供し,幅広い高周波アプリケーションに適しています.

8層の高周波PCBは,性能とコスト効率のバランスを要求する設計に理想的です.彼らは1,0mmから2,0mmまでの板厚さを収容できます.様々な設計要件に柔軟性を提供.

高周波PCBの汎用性により,様々な用途とシナリオに適しています.

1通信:高周波PCBは,アンテナ,トランシーバー,ベースステーションなどの通信機器で一般的に使用されています.高速信号伝送能力が 信頼性の高い通信性能を保証します.

2航空宇宙:航空宇宙産業では,高周波PCBがレーダーシステム,衛星通信システム,航空機器で使用されています.この PCB の 耐久性 と 安定性 に よっ て,環境 の 厳しい 条件 に 適し な もの に なり ます.

3医療機器: 高周波PCBは,MRI機器,診断機器,モニタリング機器などの医療機器において重要な役割を果たします.これらのPCBで使用される高品質の材料は,医療用途での精度と正確性を保証します.

4高速デジタル電子:データセンター,サーバー,高性能コンピューティングなどの高速データ処理を必要とする産業は,高周波PCBの使用から利益を得ています.これらのPCBの低信号損失とインペダンス制御は,デジタル電子機器の全体的なパフォーマンスを向上させる.

一般的に 高周波PCBは現代技術において不可欠な部品であり,様々な産業において高速かつ信頼性の高い信号伝送を可能にします.卓越した性能と品質を要求する重要なアプリケーションの好ましい選択です.
