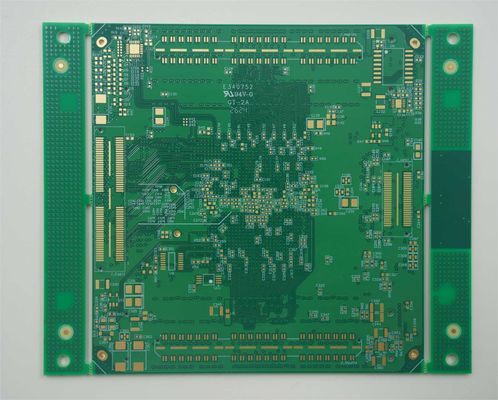

HDI多層PCB (High-Density Interconnect Printed Circuit Board) は,高度な機能と能力で知られる印刷回路板の一種である.製品にはいくつかの特徴があります複数の層の構造,埋め込みバイアスの設計,そして生産プロセスにおける重要な制御ポイントを含む.
多層構造:HDI PCBは,多層の伝導性痕跡と隔熱材料を積み重ねて設計されています.この多層構造により,より高密度の相互接続が可能になります., 板が複雑でコンパクトな回路設計に対応できるようにします.各層は,異なる層間の垂直接続を提供するバイアスを使用して相互接続されています.
埋め込みバイアス設計:HDI PCBは,ボードの内層の間に位置するバイアスである埋め込みバイアスを使用します.これらのバイアスは外層から見えません.PCB をより流通した外観を与えます埋められたバイアスは,ボードの表面のスペースを節約し,信号の干渉とインピーダンスを減らすことで電力を向上させます.
制御された阻害:HDI PCBは,信号の整合性を確保し,損失を最小限に抑えるために,阻害を正確に制御する必要があります.生産プロセスには,ボード全体で一貫した信号特性を維持するための注意深いインペダンス計算とインペダンス制御技術が含まれます.信頼性の高い信号送信を必要とする高速および高周波アプリケーションでは特に重要です.
マイクロビア技術:HDI PCBは,小径小径のバイアスで,高画質率を使用します.これらのバイアスには,より小さな足跡があります.部品の位置がより近く,経路がより細かくなるマイクロビア技術により回路密度と小型化が増加し,HDI PCBはスマートフォン,タブレット,ウェアラブルなどのコンパクトな電子機器に適しています.
レーザードリリング:HDI PCBの製造プロセスは,しばしばレーザードリリングを伴う.レーザー 掘り込み に よっ て,極めて 細い 直径 の 微小 管 を 作り出す こと が でき ますこの技術により,ボードの相互接続の正確性と信頼性が確保されます.
配列ラミネーション:HDI PCBは,しばしば配列ラミネーション技術を使用します.これは,各層が一緒にラミネートされる前に個別に処理され,板層を層ごとに構築することを意味します.連続型ラミネーションは,板の総厚さの制御をさらに強化し,内層の信頼性の高い記録を保証します理事会の構造的整合性に貢献する.
厳格な製造許容量:HDI PCBの生産には,望ましい精度レベルを達成するために厳格な製造許容量が必要です.製造プロセスにおける重要な制御ポイントには,エッチングが含まれますこの制御ポイントは,回路とバイアスの正確な形成を保証します.役所の機能と信頼性を維持する.
HDI PCBは,多層構造,埋葬バイアス設計,および生産プロセスにおける重要な制御ポイントを提供しています.これらの機能により,より高い回路密度,小型化,制御されたインペダンス高性能PCBは高度な電子機器に適しています
