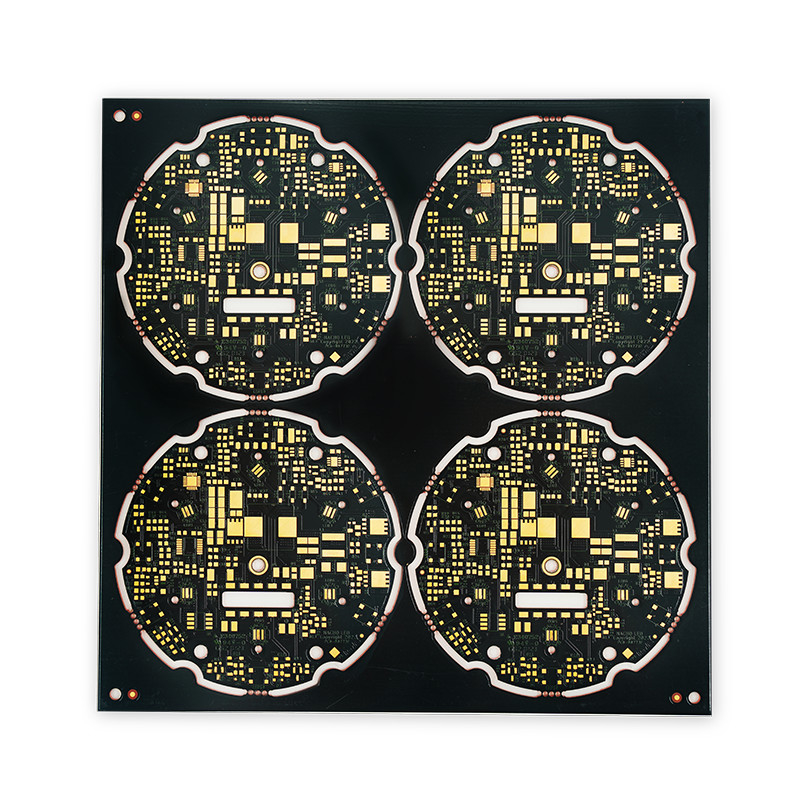

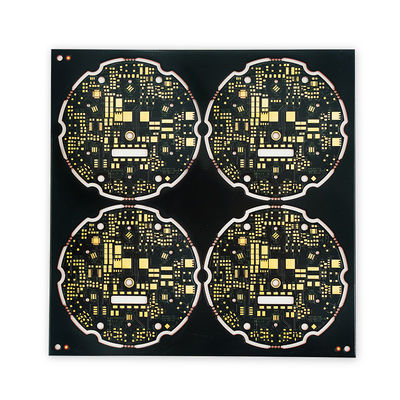

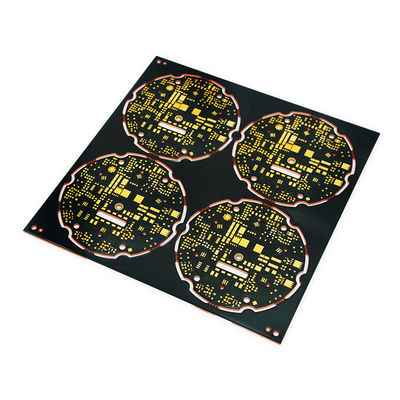

2つの層の銅のプリント基板のCU ENIG PCBの黒を/黄色い基づかせていた
  • 2つの層の銅のプリント基板のCU ENIG PCBの黒を/黄色い基づかせていた
  • 2つの層の銅のプリント基板のCU ENIG PCBの黒を/黄色い基づかせていた

2つの層の銅のプリント基板のCU ENIG PCBの黒を/黄色い基づかせていた

起源の場所 中国
ブランド名 Customized
証明 UL,ISO9001
プロダクト細部
層の計算:
2
銅の厚さ:
2/2
板厚さ:
2.00
最低の穴のサイズ:
0.35
アスペクト レシオ:
0.18
材料:
CU
表面処理:
ENIG
プロフィール:
175.68mm*176.64mm
ハイライト:

2つの層の銅のプリント基板

,

銅のプリント基板のCU

,

ENIG PCB

支払及び船積みの言葉
最小注文数量
交渉可能
価格
交渉可能
パッケージの詳細
バキュムパッケージ
受渡し時間
交渉可能
支払条件
T/T
製品の説明

2つの層のCUはPCB/ENIG/2oz/175.68mm*176.64mm/黒/Yellowを基づかせていた



銅のプリント基板(PCB)は電子工学の広い範囲で使用されるタイプの部品および電気機器である。それらは他のタイプのサーキット ボード上の複数の利点が、より大きい伝導性を含んで、より高い流れおよび電圧容量および高められた耐久性および信頼性ある。



銅のPCBsはより製造しまた易くで、家電からの広い応用範囲でそして産業および軍の適用に自動車、使用することができ。

銅のPCBsはまたそれらを信頼性のハイ レベルを必要とする適用にとって理想的にさせる従来のPCBsより耐久そして信頼できる。



信頼できるのおよびあなたのプリント基板の必要性のための費用効果が大きい解決捜せば、銅のPCBsは完全な選択である。



金三角形のグループは一流PCBの製造業者であり、私達はずっと幾年もの間世界中で顧客に解決を提供している。私達のPCBは質および信頼性の高水準に合うように設計されている。
