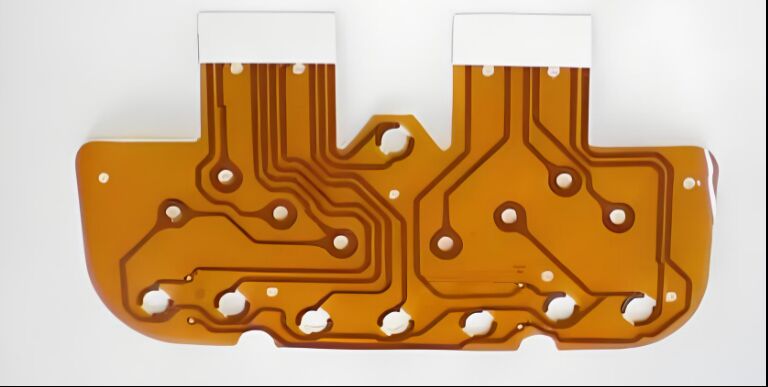

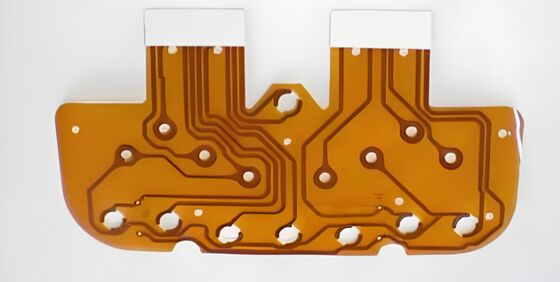

フレキシブルエレクトロニクスに適したイエローカバーレイフレキシブルPCBボード

製品の説明:

フレキシブルPCBボード（フレキシブルプリント基板またはフレキシブル回路基板とも呼ばれます）は、電子設計と製造における革新的な進歩を表しています。これらのボードは、電気的完全性を損なうことなく曲げたり、曲げたり、ねじったりするように設計されており、スペースの制約、軽量化、および動的な動きが重要な幅広い用途に最適です。当社のフレキシブルPCBボードは、精密に作られ、最高水準を満たすように設計されており、さまざまな業界で信頼性と性能を保証します。

当社のフレキシブルPCBボードの際立った特徴の1つは、0.1mmから0.3mmまでの超薄型であることです。この薄いプロファイルにより、優れた柔軟性が得られ、回路が複雑な形状に適合し、従来の剛性PCBでは実用的ではない狭いスペースに収まることができます。厚さのオプションが異なるため、設計者は、特定のプロジェクトの要件に応じて、柔軟性と機械的強度をバランスさせることができます。

当社のフレキシブルプリント回路基板は2層で利用でき、さまざまな回路の複雑さに対応する汎用性を提供します。アプリケーションが単純な単層設計を必要とするか、より複雑な2層構成を必要とするかに関わらず、当社のフレキシブル回路基板はニーズに合わせてカスタマイズできます。この層数の柔軟性により、効率的な信号ルーティング、改善された電気的性能、および耐久性の向上が可能になり、フレキシブルPCBの軽量で曲げられる性質を維持できます。

インピーダンス制御は、特に高周波および高速信号アプリケーションにとって、最新の電子設計の重要な側面です。当社のフレキシブルPCBボードにはインピーダンス制御機能が付属しており、回路全体で信号の完全性が維持されるようにします。インピーダンスを正確に管理することにより、信号損失を減らし、干渉を最小限に抑え、全体的な性能を向上させ、これらのボードを高度な通信デバイス、医療機器、およびその他の機密電子システムに非常に適したものにしています。

フレキシブル回路基板の製造では精度が最も重要であり、当社の製造プロセスは+/-0.003mm以内の優れた穴位置精度を保証します。この厳しい許容誤差により、コンポーネントが完全に適合し、はんだ接合が信頼性が高く、全体的な組み立てプロセスが合理化されます。高い穴位置精度は、特に高い信頼性と一貫した性能を要求するアプリケーションにおいて、ボードの電気的および機械的完全性を維持するために不可欠です。

フレキシブルPCBボードは、その柔軟性以外にも多くの利点があります。航空宇宙、自動車、ウェアラブルテクノロジー分野で重要な軽量化に貢献します。振動を吸収し、機械的ストレスに耐える能力は、最終製品の耐久性を高めます。さらに、フレキシブル回路基板は、コネクタと相互接続の数を減らすことで組み立てプロセスを簡素化し、故障のリスクを減らし、システム全体の信頼性を向上させます。

要約すると、当社のフレキシブルプリント回路基板は、超薄型材料、精密な製造許容差、および高度なインピーダンス制御を組み合わせて、柔軟な形式で優れた性能を提供します。1〜2層の層オプションと0.1mmから0.3mmの厚さで、これらのボードは、適応性、耐久性、および高い電気的性能を必要とするアプリケーションに最適です。コンパクトな家電製品、複雑な医療機器、または革新的な自動車システムを開発している場合でも、当社のフレキシブルPCBボードは、フレキシブル回路のニーズに最適なソリューションを提供します。

当社のフレキシブル回路基板を選択して、動的な設計をサポートし、電子製品の機能を強化する最先端技術を体験してください。品質と精度への取り組みにより、当社が提供するすべてのフレキシブルプリント回路基板がお客様の厳しい要件を満たし、プロジェクトで卓越性を達成するのに役立つと確信できます。

技術的パラメータ:
