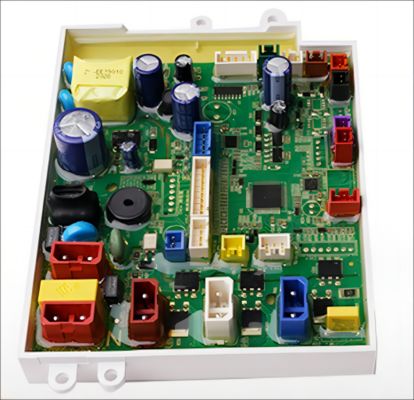

4層PCBA FR4 TG135 1.6mm パーソナライズ可能な電子製品

積み上げと構造

4層のPCBAのパフォーマンスの鍵はITSですスタックアップ、これがレイヤーの配置です。最も一般的で効果的な積み重ねは次のとおりです。

最上層（信号）：ほとんどのコンポーネントが配置され、信号トレースがルーティングされる最も外側の層。

内層1（グラウンドプレーン）：回路全体に安定した地盤基準を提供する専用の固体銅層。これは非常に重要です信号の完全性そしてEMIシールド。

内層2（パワープレーン）：電力をコンポーネントに分配するために使用される固体銅層が、安定した低インピーダンスの電源を確保します。

一番下のレイヤー（信号）：追加の信号ルーティングとコンポーネント配置に使用されるもう1つの外側の層。

この構成は、地面と電力面の間の信号層を効果的に挟み、ノイズとクロストークを最小限に抑える環境を作成します。

製品の説明：

高品質のPCB製造とアセンブリに関しては、EMS PCBアセンブリ製品は最大の選択肢として際立っています。この製品は、さまざまな電子アプリケーションに最適なさまざまな印象的な機能と仕様を提供しています。

このPCBアセンブリの重要な属性の1つは、その表面仕上げオプションです。顧客は、Enig、LF Hal、およびOSPの3つの表面仕上げオプションから選択できます。これらの各オプションは優れた保護を提供し、PCBアセンブリの寿命を確保します。

EMS PCBアセンブリ製品のもう1つの重要な仕様は、銅の厚さです。この製品には、1/1オンスの銅の厚さが付属しており、これは幅広い電子デバイスとアプリケーションに適しています。

顧客は、このPCBアセンブリ製品の品質と信頼性について安心できます。これは、いくつかの認定を受けているためです。これらには、ISO9001、IS13485、IATF16949、およびUL認定が含まれます。これらの認定は、製品が高い業界標準と品質管理措置を順守していることを証明しています。

追加のカスタマイズと機能のために、EMS PCBアセンブリ製品は、シルクスクリーンタイプのスクリーン印刷を提供します。この機能により、PCBアセンブリ上のコンポーネントの明確なラベル付けと識別が可能になり、全体的な使いやすさとメンテナンスが向上します。

さらに、この製品のPCB層は多層として分類されており、複雑な電子設計の柔軟性と機能が向上します。複数のレイヤーを使用すると、このPCBアセンブリは、より多くのコンポーネントと回路に対応できるため、高度な電子アプリケーションに適しています。

要約すると、EMS PCBアセンブリ製品は、PCBの製造とアセンブリのニーズに合った信頼性が高く高品質のソリューションです。表面仕上げオプション、銅の厚さ、認定、シルクスクリーンタイプ、PCB層の仕様により、この製品はさまざまな電子プロジェクトに包括的なソリューションを提供します。このPCBアセンブリ製品は、家電、産業機器、または自動車用途に印刷回路アセンブリが必要かどうかにかかわらず、要件を満たし、期待を上回るように設計されています。

特徴：

• 製品名：EMS PCBアセンブリ
• 表面仕上げ：Enig、Lf Hal、OSP
• アセンブリサービス：SMT/DIPサービス
• シルクスクリーンタイプ：スクリーン印刷
• PCB SolderMask：緑、黒、青、赤、マットカラー
