| Brand Name: | Customisation |
| MOQ: | 1pcs |
| 価格: | 交渉可能 |
| Payment Terms: | T/Tの交渉 |
製品説明:

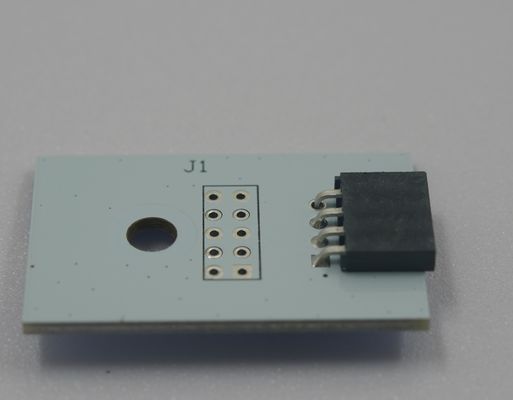

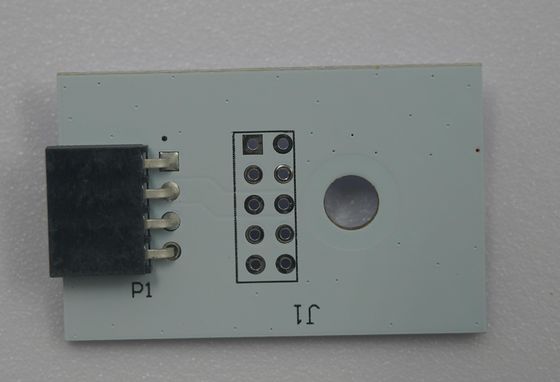

| 製品名 | 印刷回路の組立 |
| 層 | 2層 |
| 銅の厚さ | 1/10 オズ |
| 溶接マスク/シルクスクリーン | ホワイト/ブラック |
| 表面仕上げ | LF HAL |
| サービス | ワンストップ ターンキーサービス PCB組立 |
組み立て技術:
印刷回路板の組み立ては,電子機器のPCB製造プロセスにおける重要なステップである.以下は,PCB組み立てに関与するいくつかの技術である:
表面上設置技術 (SMT): コンポーネントはPCBの表面に直接マウントされます.この技術は,より小さなコンポーネントとより密度の高いPCBレイアウトを可能にします.
透孔技術 (THT): 電線線付きの部品は,PCBの穴に挿入され,反対側を溶接する.THTは,機械的な強度や熱消耗を必要とする部品に使用されます.
自動光学検査 (AOI):AOIシステムはカメラと画像処理アルゴリズムを使用して,溶接接接頭や部品を不整列,欠損部品,溶接橋などの欠陥を検査します.
X線検査:X線機器は,隠された溶接接点を検査し,溶接中の空白を確認し,ボールグリッド配列 (BGA) などの部品の整合性を確認するために使用されます.
サーキット内試験 (ICT):ICTは,テスト探査機を使用してPCBの電気接続をテストする.この方法は,開いた回路,ショートショート,不正なコンポーネントなどの欠陥を検出するために使用されます.
飛行探査機 試験: 専用の試験装置を使う代わりに,飛行探査機は様々なPCB設計に適応できる移動式試験探査機を持ち,少量生産に適しています.
機能試験:これは,PCBが設計仕様に従って機能することを確認するために,PCBが動作している間テストすることを意味します.これらのプロセスと技術は,電子機器におけるPCB組件の品質と信頼性を共同で保証します.
