ENIG 0.30mm PCB板プリント回路S1141を巻く2つの層PCB
  • ENIG 0.30mm PCB板プリント回路S1141を巻く2つの層PCB
  • ENIG 0.30mm PCB板プリント回路S1141を巻く2つの層PCB
  • ENIG 0.30mm PCB板プリント回路S1141を巻く2つの層PCB
ENIG 0.30mm PCB板プリント回路S1141を巻く2つの層PCB

ENIG 0.30mm PCB板プリント回路S1141を巻く2つの層PCB

起源の場所 中国
ブランド名 Customized
証明 UL,ISO9001
プロダクト細部
層の計算:
2L
銅の厚さ:
2.5/2.5 OZ
板厚さ:
0.39+/-0.1mm
材料:
S1141
表面処理:
ENIG
名前:
プリント基板
ハイライト:

2つの層PCBの巻上げ

,

ENIGを巻くPCB

,

0.30mm PCB板プリント回路

支払及び船積みの言葉
最小注文数量
交渉可能
価格
交渉可能
パッケージの詳細
バキュムパッケージ
受渡し時間
交渉可能
支払条件
T/T
製品の説明

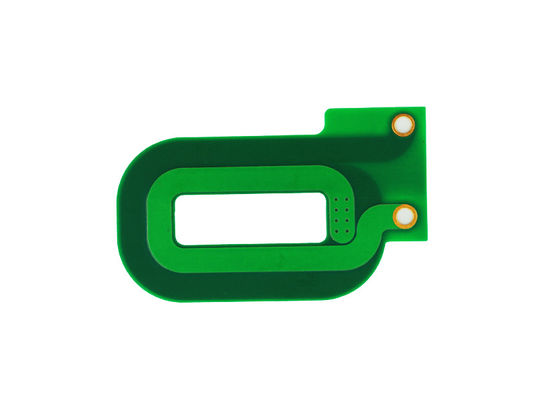

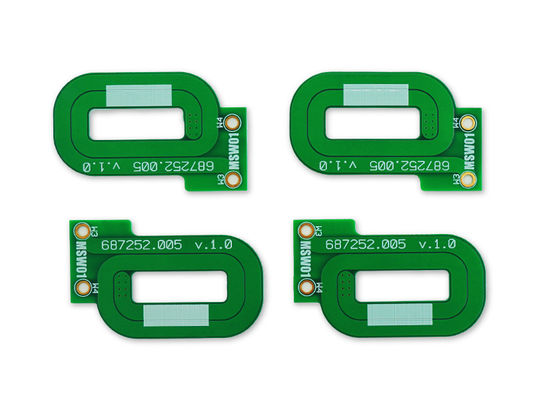

0.30mm S1141 ENIG 0.39+/-0.1mmを巻く層2L PCB

層の計算: 2
銅の厚さ: 2.5/2.5 OZ
板厚さ: 0.39+/-0.1mm
最低の穴のサイズ: 0.30mm
アスペクト レシオ: 1.3:1
板端のめっき: いいえ
材料: S1141
表面処理: ENIG
プロフィール: 44.6*27.5mm

札:

PCB巻線、電源PCBアセンブリ、プリント回路PCBボード,

2つの層PCBの巻上げ,

ENIGを巻くPCB
